图腾柱电路应用的注意事项

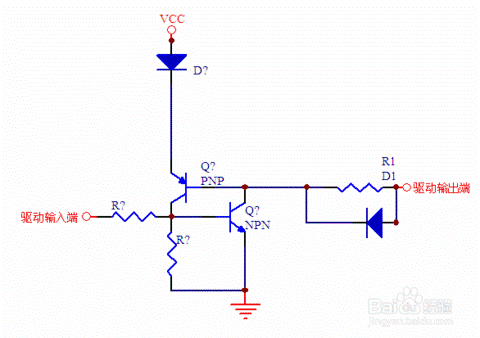

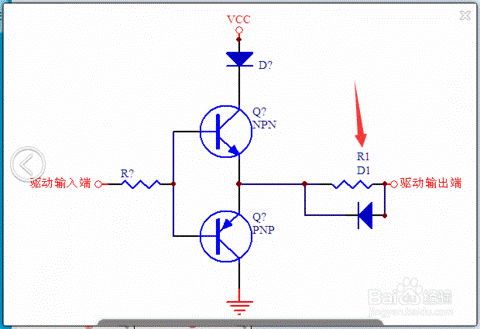

在实际使用中，如果我们就按照图中所示的电路的话，往往会因为走线电感与管子的结电容引起谐振而带来问题。这时候我们可以增加电路图中的R1与D1加速放电，避免引起共振。

如果我们的设备整个抗干扰能力较弱的话，我们会发现，图腾柱电路很容易受到干扰而产生有误动作。

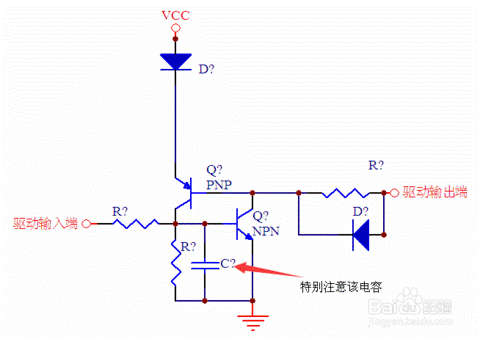

为了提升图腾柱的抗干扰能力，我们可以将电路改为下图所示。

注意事项

第三步中的R1一般采用10欧姆左右的阻值，D1需是快速恢复二极管。
